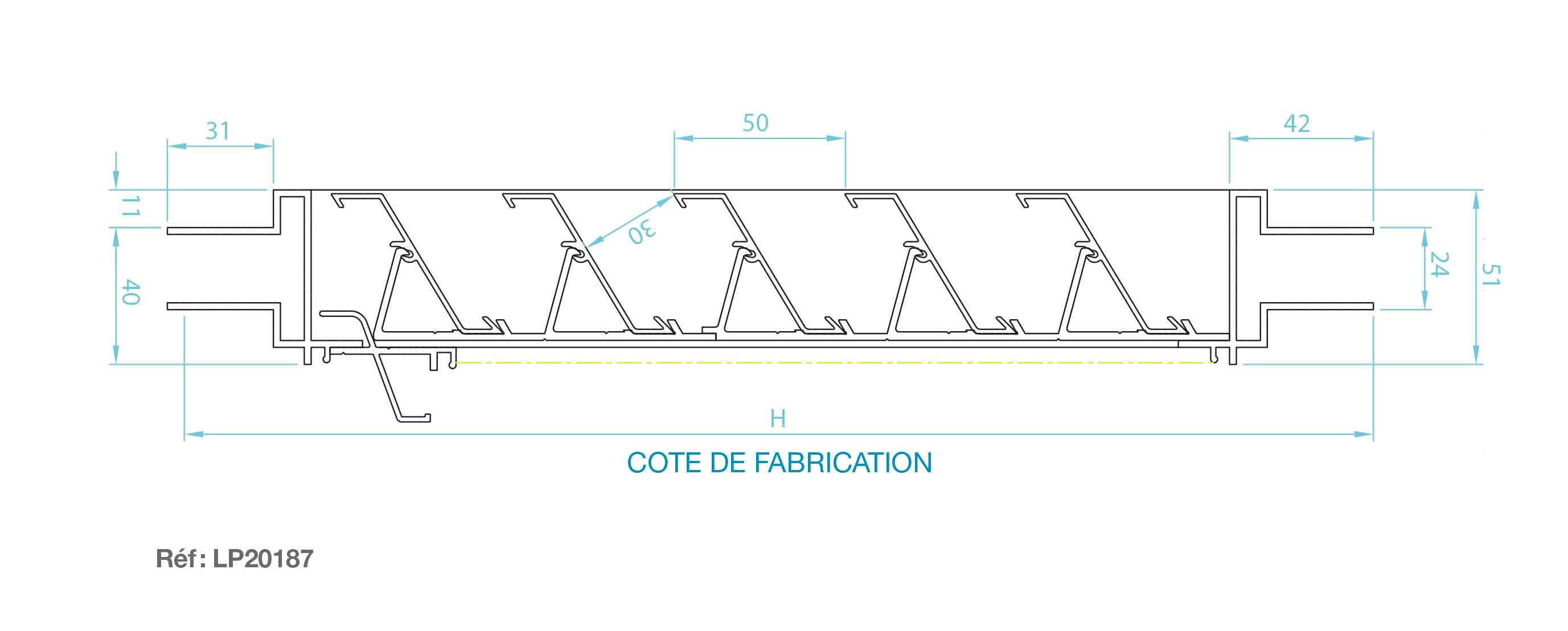

Schéma technique

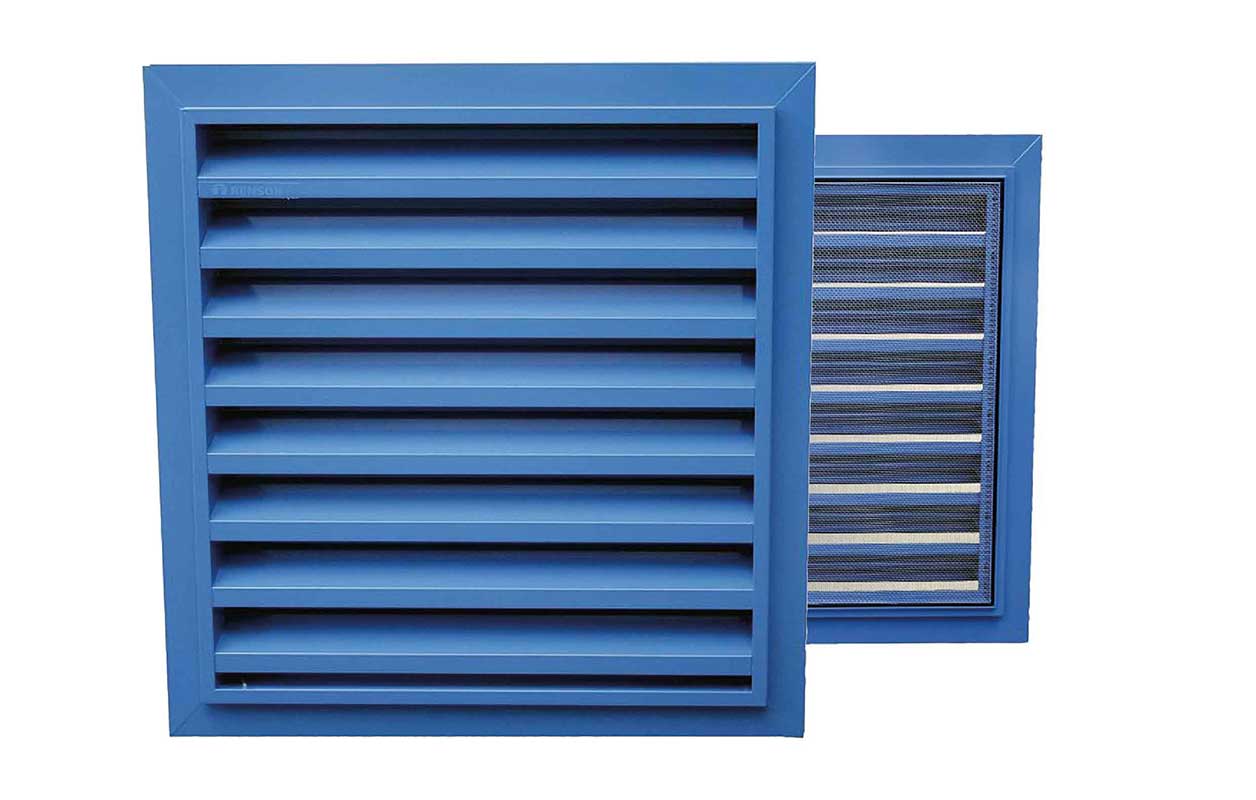

Grilles murales à poser dans le châssis haut débit (484)

Les plus produit

  • Robuste : profil aluminium selon EN 12020-2.
  • Choix de finition : anodisé naturel, laquage RAL, finition structurée…
  • Performance : la grille 484 permet un passage d'air élevé pour une ventilation intensive.
  • Design : simple et épurée.
  • Protection anti-moustiques : comporte une moustiquaire.
  • Fabrication sur-mesure.
  • Laquage au coloris souhaité.

Caractéristiques techniques :

Débit (EN 13030)

  • Facteur K (aspiration) : 9,59
  • Facteur K (extraction) : 10,01
  • Coefficient Ce : 0,323
  • Coefficient Cd : 0,316

Données techniques

  • Surface visuelle libre : 70 %
  • Surface physique libre : 60 %

Matériaux

  • Fabrication en profils Alu AlMgSi 0,5 (selon EN 12020-2).
  • Moustiquaire - 2,3 x 2,3 mm ou treillis – 6 x 6 mm / 10 x 10 / 20 x 20 sans moustiquaire sur demande.

Dimensions

  • Pas de lame : 60 mm.
  • Recouvrement du cadre : 24 mm et jusqu’à 50 mm sur demande
  • Dimensions minimales : 385 x 385 mm.

Fixations

  • À placer comme du double vitrage.

Options

  • Profil larmier.
  • Profil récupérateur d’eau.
  • Moustiquaire amovible.
  • Filtre.

Applications particulières

  • Parkings souterrains.
  • Applications industrielles.
  • Applications où un haut débit est exigé.
