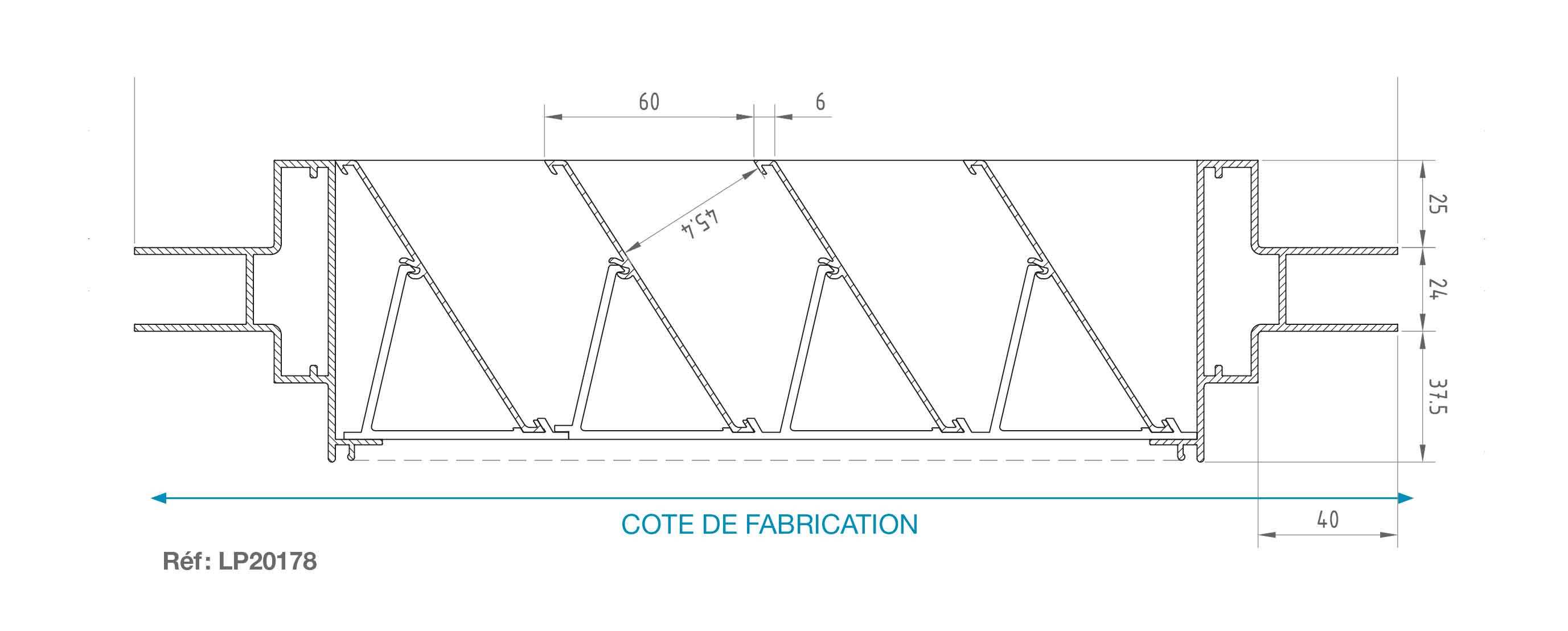

Schéma technique

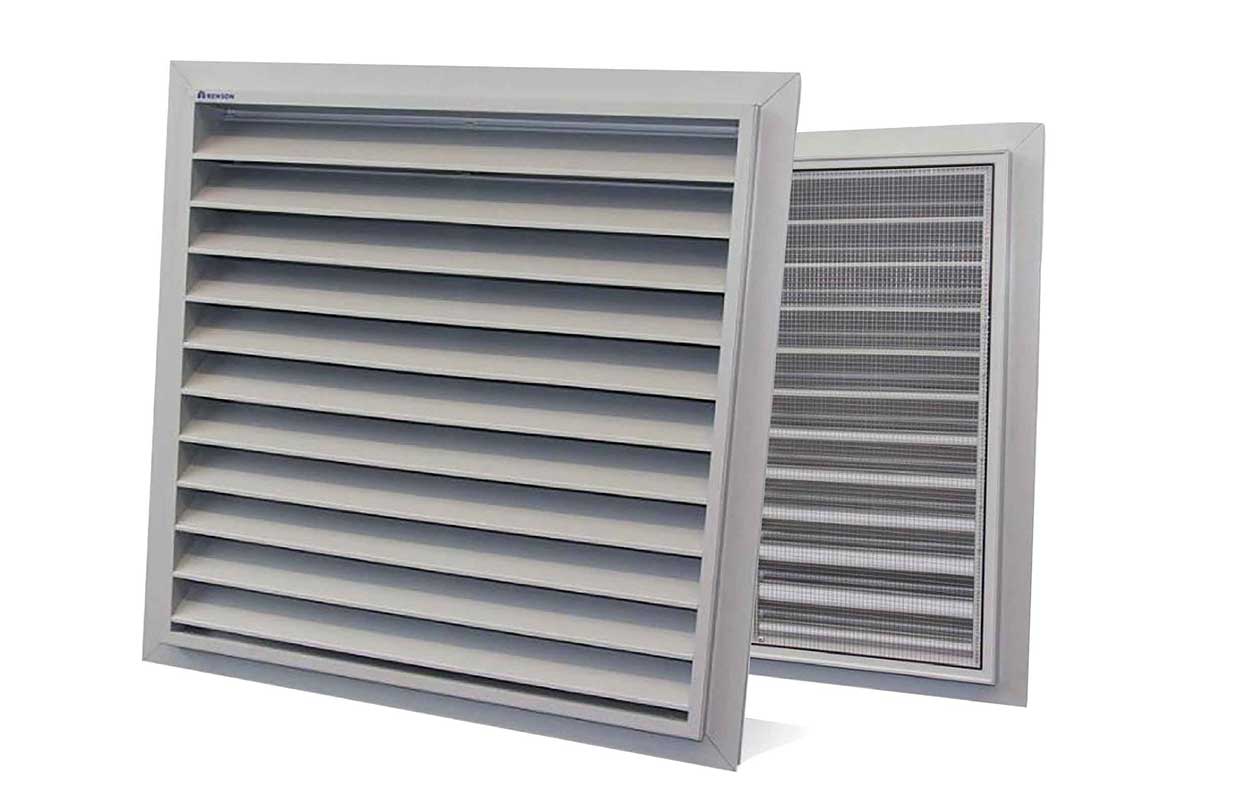

Grilles murales à poser dans le châssis haut débit (483)
Les plus produit
- Robuste : profil aluminium selon EN 12020-2.
- Choix de finition : anodisé naturel, laquage RAL, finition structurée…
- Performance : la grille 483 permet un passage d'air élevé (76 %) pour une ventilation intensive.
- Design : simple et épurée.
- Protection anti-moustiques : comporte une moustiquaire.
- Fabrication sur-mesure.
- Laquage au coloris souhaité.
Caractéristiques techniques :
Débit (EN 13030)
- Facteur K (aspiration) : 5,03
- Facteur K (extraction) : 4,96
- Coefficient Ce : 0,446
- Coefficient Cd : 0,449
Données techniques
- Surface visuelle libre : 93 %
- Surface physique libre : 39 %
Matériaux
- Fabrication en profils Alu AlMgSi 0,5 (selon EN 12020-2).
- Moustiquaire - 2,3 x 2,3 mm ou treillis - 12 x 12 mm sur demande.
Dimensions
- Pas de lame : 60 mm.
- Recouvrement du cadre : 24 mm et jusqu’à 50 mm sur demande
- Dimensions minimales : 385 x 385 mm.
Fixations
- À placer comme du double vitrage.
Options
- Profil larmier.
- Profil récupérateur d’eau.
- Moustiquaire amovible.
- Filtre.
Applications particulières
- Parkings souterrains.
- Applications industrielles.
- Applications où un haut débit est exigé.
