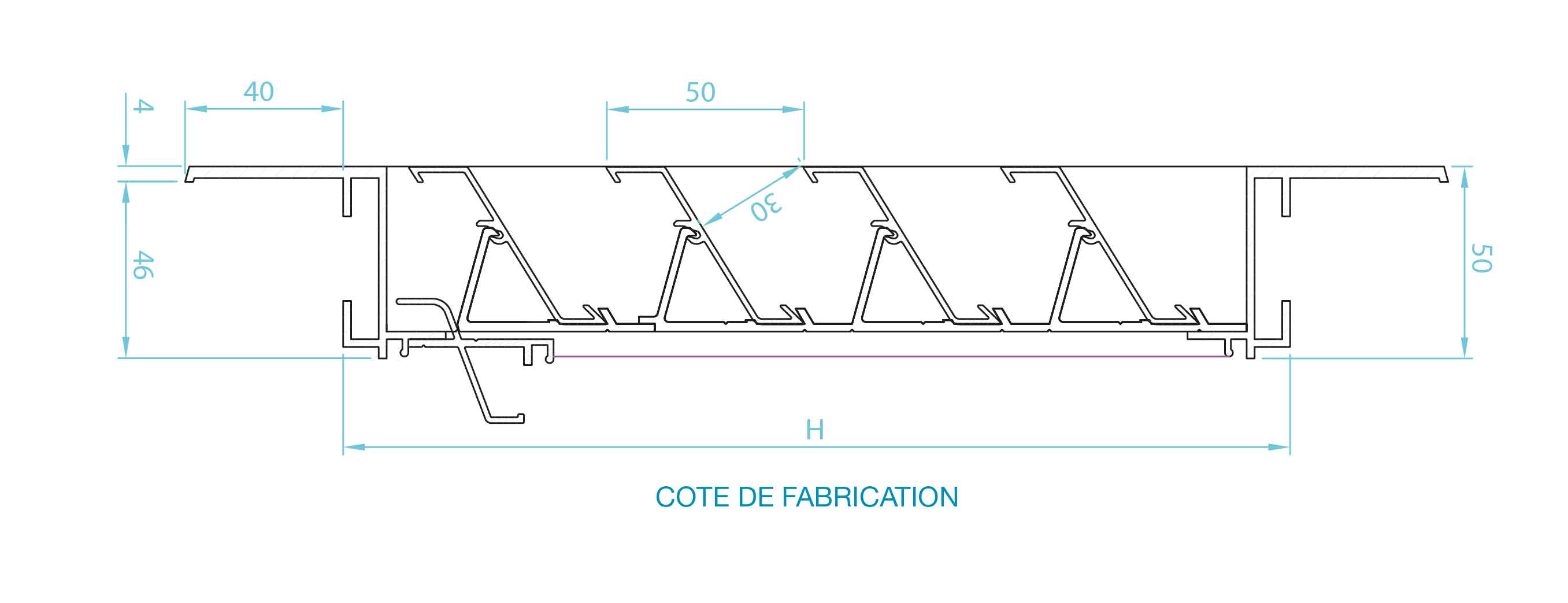

Schéma technique

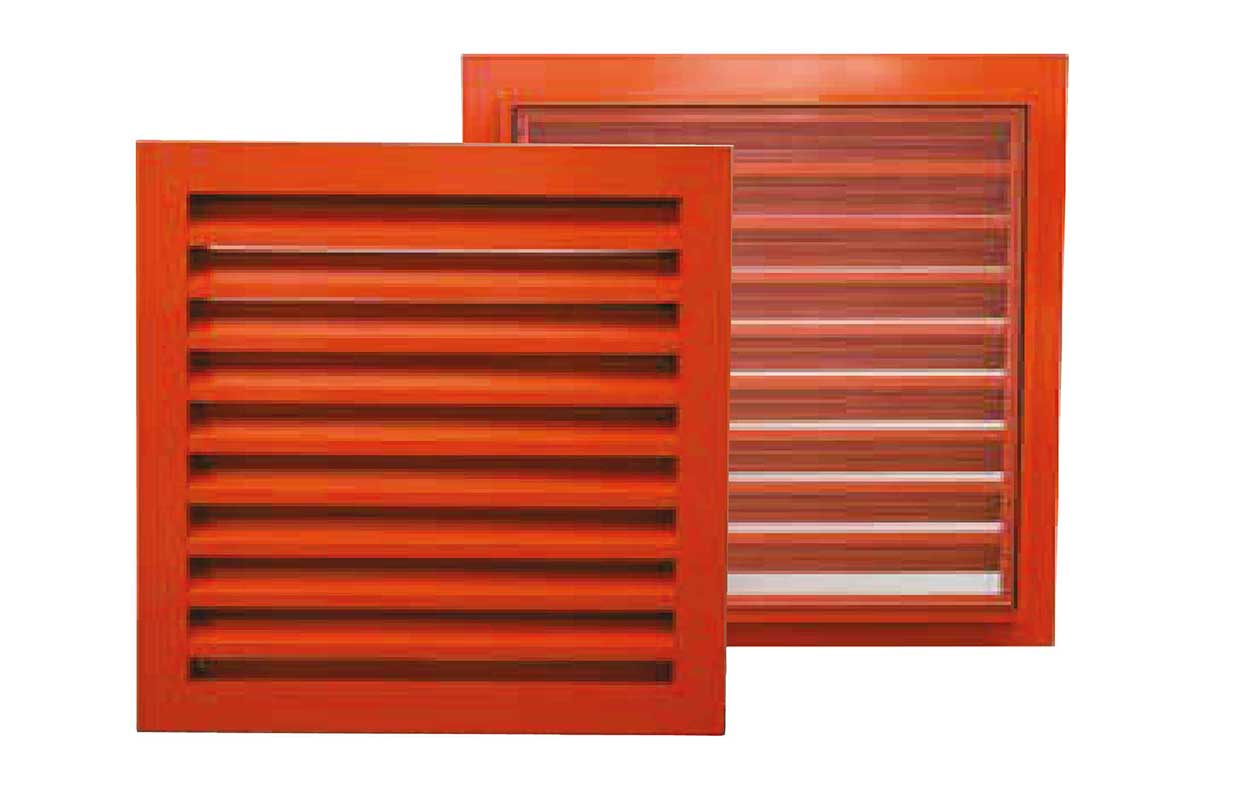

Grilles murales à encastrer haut débit (481)
Les plus produit
- Robuste : profil aluminium selon EN 12020-2.
- Choix de finition : anodisé naturel, laquage RAL, finition structurée…
- Performance : la grille 481 permet un passage d'air élevé pour une ventilation intensive.
- Design : simple et épurée.
- Protection anti-moustiques : comporte une moustiquaire.
- Fabrication sur-mesure.
- Laquage au coloris souhaité.
Caractéristiques techniques :
Débit (EN 13030)
- Facteur K (aspiration) : 9,41
- Facteur K (extraction) : 9,47
- Coefficient Ce : 0,326
- Coefficient Cd : 0,325
Données techniques
- Surface visuelle libre : 70 %
- Surface physique libre : 60 %
Matériaux
- Fabrication en profils Alu AlMgSi 0,5 (selon EN 12020-2).
- Moustiquaire - 2,3 x 2,3 mm ou treillis - 6 x 6 mm sur demande.
Dimensions
- Pas de lame : 50 mm.
- Profondeur à encastrer : 46 mm.
- Recouvrement du cadre : 40 mm.
- Dimensions minimales : 150 x 150 mm.
Fixations
- Doguets.
- Pour des grilles de plus de 3m2, il faut prévoir une construction de renforcement derrière la grille.
Options
- Profil récupérateur d’eau.
- Profil larmier.
- Moustiquaire amovible.
- Filtre.
- Cadre sans recouvrement.
- Grille à poser dans le châssis 484.
