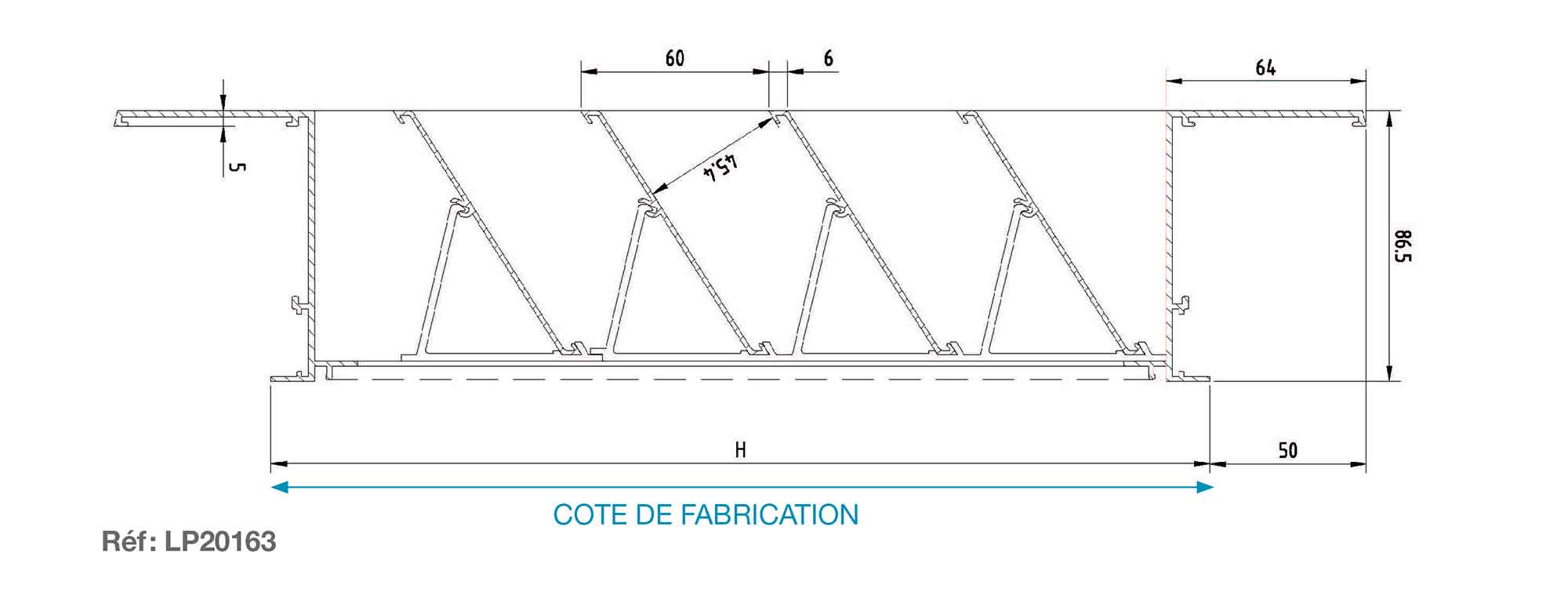

Schéma technique

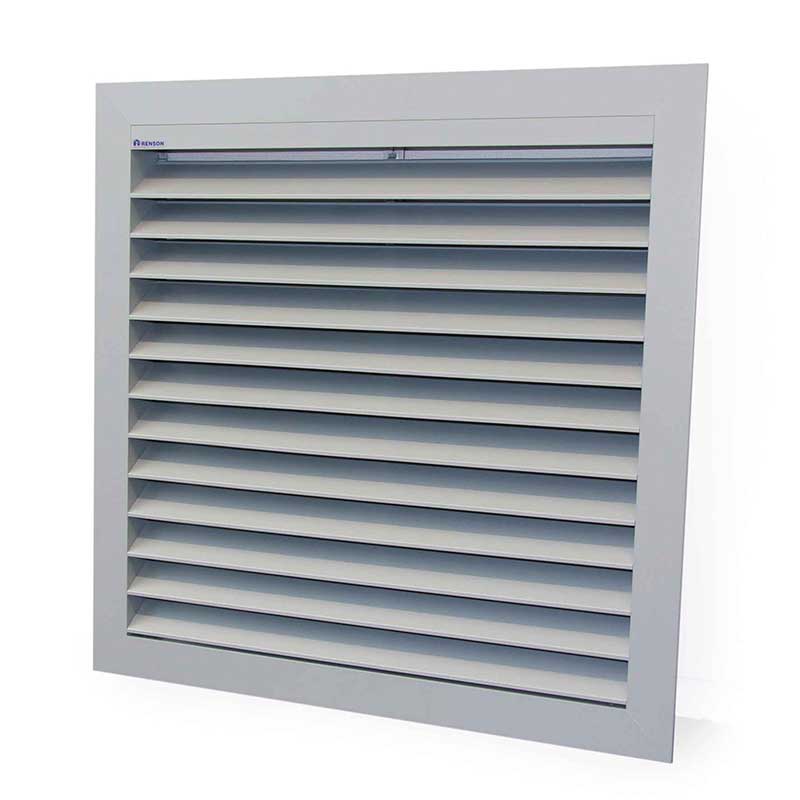

Grilles murales à encastrer haut débit (480)

Les plus produit

  • Robuste : profil aluminium selon EN 12020-2.
  • Choix de finition : anodisé naturel, laquage RAL, finition structurée…
  • Performance : la grille 480 permet un passage d'air élevé (76 %) pour une ventilation intensive.
  • Design : simple et épurée, la grille 480 se fixe de manière invisible dans l'ouverture du mur grâce à des doguets.
  • Fabrication sur-mesure.
  • Laquage au coloris souhaité.

Caractéristiques techniques :

Débit (EN 13030)

  • Facteur K (aspiration) : 4,81
  • Facteur K (extraction) : 4,52
  • Coefficient Ce : 0,456
  • Coefficient Cd : 0,470

Données techniques

  • Surface visuelle libre : 90 %
  • Surface physique libre : 76 %
  • Classe IP (grille avec treillis ; installation électrique à minimum 100 mm) : IP2XD

Matériaux

  • Fabrication en profils Alu AlMgSi 0,5 (selon EN 12020-2).
  • Moustiquaire - 2,3 x 2,3 mm ou treillis - 12 x 12 mm sur demande.

Dimensions

  • Pas de lame : 60 mm.
  • Profondeur à encastrer : 82 mm.
  • Recouvrement du cadre : 50 mm.
  • Dimensions minimales : 300 x 300 mm.

Fixations

  • Pour des grilles de plus de 3m2, il faut prévoir une construction de renforcement derrière la grille.

Options

  • Profil récupérateur d’eau.
  • Grille anti-rongeur.
  • Profil larmier.
  • Moustiquaire amovible.
  • Filtre.
  • Cadre sans recouvrement.

Applications particulières

  • Parkings souterrains.
  • Applications industrielles.
