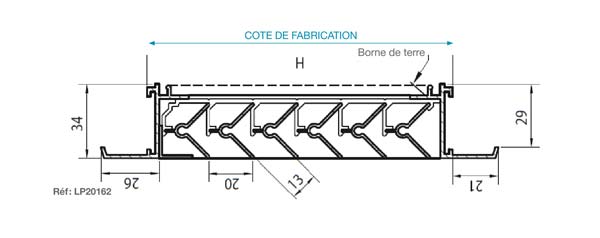

Schéma technique

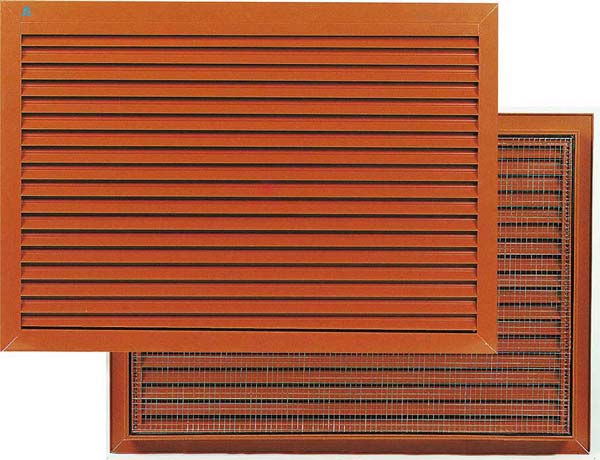

Grilles murales à encastrer lame en V (412)
Les plus produit
- Robuste : profil aluminium selon EN 12020-2.
- Choix de finition : anodisé naturel, laquage RAL, finition structurée…
- Sécurité : borne de terre intégrée.
- Protection et discrétion : les lames en V protègent contre l'intrusion d'objets et évitent que le contenu du bâtiment ne soit visible depuis l'extérieur.
- Rapidité d'installation : montage simple.
- Fabrication sur-mesure.
- Laquage au coloris souhaité.
Caractéristiques techniques :
Débit (EN 13030)
- Facteur K (aspiration) : 33,80
- Facteur K (extraction) : 33,80
- Coefficient Ce : 0,172
- Coefficient Cd : 0,172
Données techniques
- Surface visuelle libre : 93 %
- Surface physique libre : 39 %
- Classe IP (grille avec treillis ; installation électrique à minimum 100 mm) : IP2XD
Matériaux
- Fabrication en profils Alu AlMgSi 0,5 (selon EN 12020-2).
- Moustiquaire - 2,3 x 2,3 mm ou treillis - 12 x 12 mm sur demande.
Dimensions
- Pas de lame : 20 mm.
- Profondeur à encastrer : 29 mm.
- Recouvrement du cadre : 21 mm.
- Dimensions minimales : 100 x 100 mm.
Fixations
- Doguets.
- Des ressorts-clips sont disponibles sur demande (petites dimensions).
- Pour des grilles de plus de 3 m², il faut prévoir une construction de renforcement derrière la grille.
Options
- Profil récupérateur d’eau.
- Profil larmier.
- Moustiquaire amovible.
- Filtre.
- Cadre sans recouvrement.
- Contre-cadre.
Applications particulières
- Cabines de haute tension.
- Locaux IT.
